шкатулка

    1. Подготовте древесину. В идеале все четыре боковины должны быть выпилены из одной доски. Самый качественный обрезок древесины приберегите для крышки. Разьметьте на доске толщину боковин. Обозначте паз для дна шириной 6мм и глубиной 10мм.

    2. На столе сделайте фрезером паз шириной 6мм и глубиной 5мм у самой линии разметки. Подготовте паз для дна.

   3. Закончив работать фрезером, распилите все четыре боковины пилой для угловой обрезки. Примерно соберите все стороны и измерьте величину крышки. Крышку следует выпиливать поперек волокон, размером чуть меньше, чем требуется, чтобы учесть расширение древесины.

    4. Вставте прямозубую фрезу и поготовте пазы по краям крышки. Высоту фрезы следует устанавливать так, чтобы в паз входил шип 6мм, а ширину - чтобы она была одинаковой по всей крышке в собранном виде. Возможно, понадобится действовать методом проб и ошибок, поэтому сначала выберите ширину поменьше и в случае необходимости увеличте ее.

    5. Разложите детали шкатулки, дно и четыре боковины, приготовив их к сборке.

   6. Вставте верхнюю панель в пазы боковин и, следя, чтобы клей не попал на нее, склейте все косые соединения. Поместите собранные детали в ленточный зажим так, чтобы верхняя панель находилась по центру. Изготовте шаблон  для вставки шпонок "ласточкин хвост".

Иготовление шаблона (чертеж)

     Для опоры фрезера и направления его точно по углам понадобится шаблон. Его следует делать в соответствии с фрезером. Данный пример подойдет для фрезера с направляющей втулкой диаметром 24мм. Детали шаблона изготовленны из древплиты толщиной 18 мм, хотя подойдет и фанера. Начните с выпиливания верхней панели. Обозначте ее центр, выпилите отверстие, соответствующее размеру направляющей втулки. Боковым упором пользуйтесь, чтобы направлять фрезер с прямозубой фрезой, сделайте несколько проходов, пока ширина прорези не увеличется и не будет свободно вмещать направляющую втулку. Если прорезь слегка сместится от центра, это не страшно. Рама под верхней панелью состоит из четырех деталей. Проследите чтобы угол между опорами составлял 90 градусов, а верхняя панель лежала на них под углом 4 градуса. Опорам незачем быть такими же широкими, как верхней панели: вполне хватит 100 мм. После распиловки и обработки краев опор сделайте прорезь на скошеных краях; она должна иметь такуюже ширину, как и направляющая втулка, и длину около 40 мм. Именно сдесь фреза пройдет через боковину шкатулки, для чего вам понадобится место. Расверлите древплиту, чтобы она непотрескалась, зазенкуйте отверстие под шурупы, чтобы они не испортили фрезер. Склейте шаблон и прочно скрепите его шурупами.

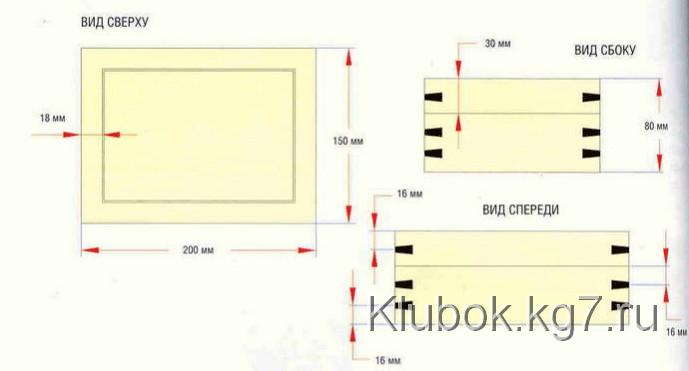

    7. Разметьте расположение шпонок, как показано на чертеже. Разметьте направляющую планку на шаблоне, выровняв по центру прорези, обозначенной линией. Закрепите всю собранную конструкцию с помощью тисков.

   8. Закрепите на фрезере фрезу для пазов "ласточкин хвост" и направляющую втулку. Установите его на шаблоне, отключив питание, выровняйте по центру над шкатулкой, опустите фрезу так, чтобы она едва касалась верхнего угла. Зафиксируйте в таком положении, затем установите ограничитель глубины, чтобы глубина прохода не привышала 10мм. Передвиньте фрезер обратно к началу прорези. Опустите корпус на установленную глубину и зафиксируйте его в таком положении.Влючите фрезер и плавно проведите им вдоль прорези, делая пропил через угол шкатулки. Двигайтесь медленно, чтобы пропил получился чистым, без надломов в том месте, где фреза выходит из древесины. Выключите фрезер, но оставте его зафиксированным в прежнем положении. Как только двигатель остановится, выньте фрезер из прорези, переставте шаблон на следующую линию. Повторяйте процедуру, пока пропилы не будут сделаны на всех уголках.

    9. После фрезерования всех четырех углов можно переходить к установке шпонок. Чтобы изготовить шпонки, разместите фрезер на столе и воспользуйтесь фрезой для пазов "ласточкин хвост". Ваша задача - вырезать одну длинную деталь, которую затем можно подгонять для различных пазов.

     10. Установите фрезу для пазов "ласточкин хвост" как показано на, чуть выше упора, чтобы пропилы получались неглубокими. Сделайте проход с каждой стороны доски, затем примерьте готовые шпонки. Перенесите бортик - упор подальше и сделайте еще один проход, если деталь слишком длинная. Продолжайте, пока шпонка не будет плотно входить в паз. В идеале ее следует сузить молотком. Когда результаты процесса подгонки вас устроят, отпилите край доски с фаской и разрежте его на короткие отрезки.

    11. Примерте шпонки. Приблизительно распилите их по длине, приклейте на место. Когда клей высохнет, обрежте края шпонок тяговой пилой. Если у вас ее нет, подойдет и ножовка: главное, не повредить стенки шкатулки. При опиловке шпонок защитите стенки тонким пластиком или прессшпаном. В завершении обработайте шпонки шлифмашиной или шлифовальным бруском.

    12. Осторожно выпилите дно шкатулки по размеру, чтобы оно плотно садилось в пазы. Нанесите в пазы немного клея и закрепите дно отделочными гвоздями.

    13. Пора выпиливать верх шкатулки. Нанесите карандашом линию по всем сторонам шкатулки точно на растоянии 30 мм от верха. Поставте шкатулку набок на верстат и закрепите F - или G - образными струбцинами. Ножовкой осторожно отпелите крышку по карандашной линии, по мере работы поворачивая шкатулку.

    14. Отделив крышку от шкатулки, закрепите ее на верстаке и возьмите лист шкурки. Обработайте края крышки и шкатулки, чтобы снять все неровности и поплотнее подогнать две детали друг к другу.

    15. Последняя задача - посадить крышку на петлю. Существует много различных видов петель, но вероятно, проще всего работать с рояльными петлями. Их длина бывает различной, но вам понадобится подогнать ее с помощью ножовки по металу. Расположите петлю так, чтобы шарнир выступал над задней стенкой крышки. Обозначте расположение петли на задней стенке шкатулки, вырежте по линии неглубокий паз, пользуясь фрезером на столе.

    16. Паз должен быть достаточно глубоким, чтобы вместить пластину петли и крепежные шурупы. Перед сборкой предварительно подклейте петлю к шкатулке и крышке быстросохнущим клеем, вставив в петлю прокладку и выровняв изделие. Шурупами закрепите петлю на крышке и шкатулке.
