Ящик - этюдник

Для тех, кто увлекается живописью, предлагаем построить ящик-этюдник, домашний и походный мольберты и этюдник-мольберт на телескопических ножках.

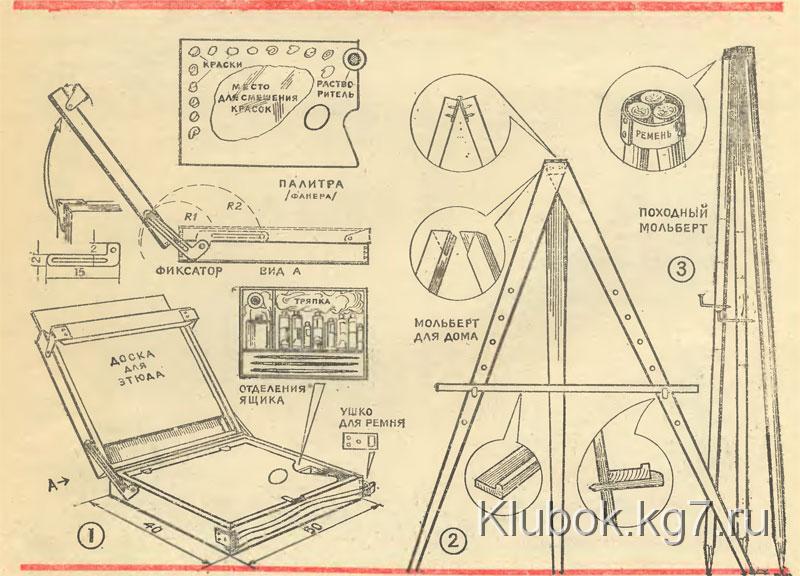

 Этот этюдник прост по конструкции и несложен в изготовлении. С ним можно ходить на этюды, писать с натуры, сидя на земле или на раскладном стуле. На рисунке 1 видно его устройство. Этюдник состоит из ящика, в отделениях которого расположены материалы для живописи: краски, флакон с растворителем (маслом или скипидаром), масленка, кисти, кож, тряпка и т. п. Сверху ящик накрывается палитрой. На палитру выкладываются краски. Перед тем, как сделать мазок на будущей картине, их смешивают или разбавляют скипидаром. С одной стороны палитра вставляется под гвоздики (или полоски), вбитые в боковую стенку ящика (со стороны петель), а с другой — запирается металлической пластиной. Это необходима для того, чтобы краски, расположенные на палитре, не попали на этюд, располагающийся на этюдной доске в крышке этюдника, между палитрой и этюдной доской таким образом создается соответствующее расстояние.
Этюдная доска вставляется в пазы крышки этюдника, запирается поворотной планкой. Откидывая ее, можно снять этюд и вставить обратно в пазы крышки.
Металлический фиксатор устанавливает нужное для работы положение крышки, ее наклон.
Расстояние между петлями зтюдника и осью вращения фиксатора должно быть больше половины длины фиксатора, иначе он не будет удерживать крышку. Длина фиксатора легло определяется опытным путем. Для этого его делают сначала из бумаги и определяют положение на этюднике, а затем уже вырезают из металлической пластины.
По бокам этюдника расположены металлические ушки. Через них продергивается обыкновенный ремень, на котором косят этюдник в руке или на плече.
МОЛЬБЕРТ ДЛЯ РАБОТЫ ДОМА, (см. рис. 2). Он собирается из двух брусков, связанных между собой сверху шипом, а в середине перекладиной, и одного опорного бруска, расположенного сзади. Передние бруски и опорный брусок соединены петлей  и могут складываться.
На брусках-ножках просверлены отверстия, в которые вставляются штырьки для крепления доски-полки.
ПОХОДНЫЙ МОЛЬБЕРТ. Эта простая вещь нужна для работы в походе. Посмотрите на рисунок 3. Мольберт этот собирается из трех палок, скрепленных вверху ремнем. В нем, так же как на передних стойках домашнего мольберта, сделайте отверстия и штырьки из гвоздей или палочек для установки этюда.
МОЛЬБЕРТ-ЭТЮДНИК. Юные художники, уже имеющие некоторый опыт в столярном и слесарном ремесле, наверняка захотят сделать себе настоящий мольберт-этюдник (см. рис. 4). Им можно пользоваться дома и на улице, он удобен в переноске и не требует много места при хранении. Основные детали мольберта-этюдника — ящик с металлическим дном, крышка с этюдной доской, фиксаторы и складные ножки.

На крышке располагаются подвижные держатели (проволока 4— 5 мм), поддерживающие эскиз большого формата.
Эти же держатели служат запором для крышки и ящика.

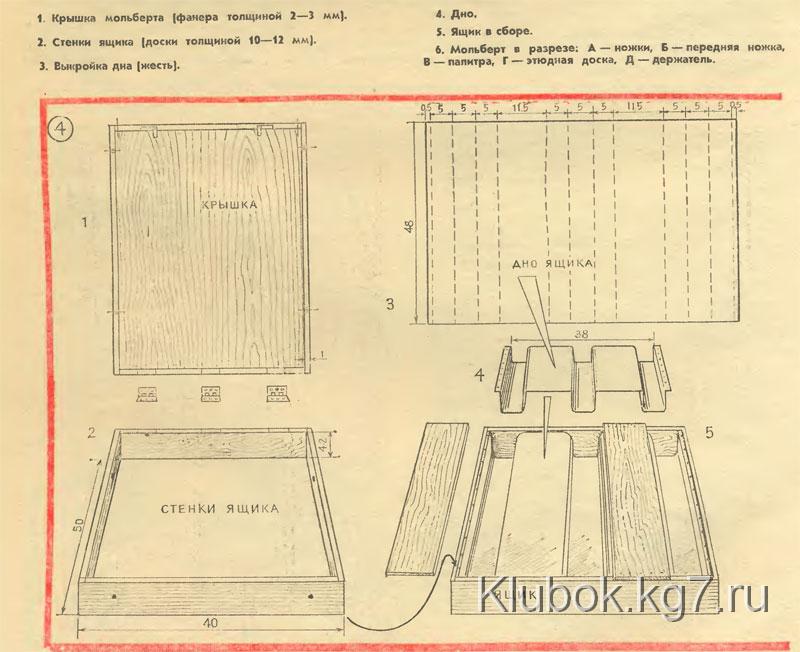

Изготовление мольберта начните с крышки (1) и ящика (2). Они должны быть сделаны из прочного материала, боковые доски соединены шипами и склеены. Стенки ящика имеют снизу паз для крепления выгнутого из листового металла дна ящика (3 и 4).

На рисунке показано, как расположено это дно и как око прибивается к стенкам ящика (5).

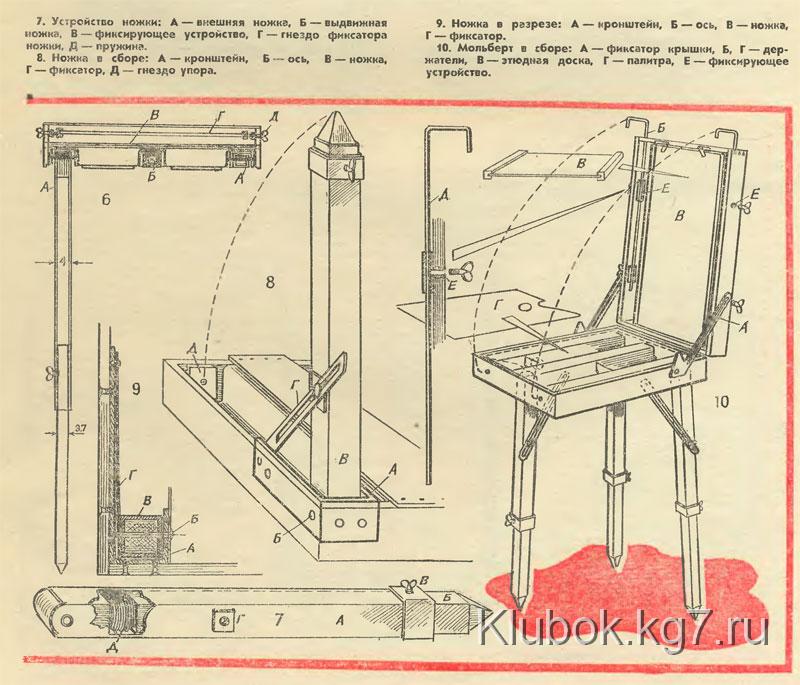

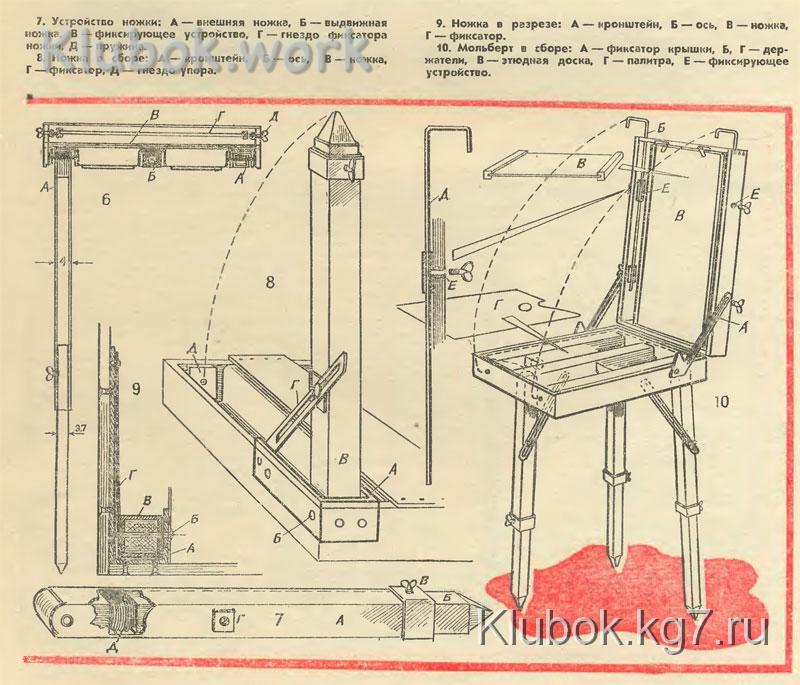

Телескопические ножки (А и Б) закреплены шарнирно на осях (6).
Собираются они из двух частей (7, А и В).
Полая половина ножки (А) делается из листового металла или из двух уголков и запаивается по шву. В верхнюю часть ножки забивается деревянная вставка с отверстием для втулки.
Выдвижная нижняя часть ножки (Б) тоже металлическая. Она полностью заполняется деревянной вставкой. Внутри полой ножки вставляется пружина (Д), удерживающая ножку в ящике. Фиксируются обе половинки ножки барашком (В). Для прочности конец ножки (А) (там, где расположен барашек) укреплен железной полоской. В металлической накладке (Г), расположенной сбоку но ни, просверливается отверстие, в которое ввинчивается небольшой болтик для фиксатора.
На рисунке показано, как располагается ножка (В) в полости дна этюдника (8). Для прочности этого соединения туда вставляется выгнутый из металлической полоски кронштейн (А), через который пропущена ось ножки (Б).
На этом же рисунке видно расположение фиксатора (Г) и запирающего устройства (Д).
Фиксатор крышки этюдника (10, А), так же как в первом этюднике, рассчитывается опытным путем и делается сначала из бумаги.
Проволочные держатели (Б и Д) изготовляются из толстой проволоки. Загнутый конец проволоки должен входить в отверстия на передней боковой стенке ящика и запирать крышку и ящик.
На крышке держатель фиксируется маленьким тройничном (Е), спаянным из отрезков тонкой трубочки. В одной трубочке нарезается резьба для барашка.
Этюдная доска (В) выпиливается из фанеры. Сбоку к ней приклеиваются бортики из дерева, чтобы сырой этюд не прилипал к стенке крышки.
С. ПИВОВАРОВ Рис. автора. Журнал Юный техник.
