Простой Этюдник

 Выполняется этюдник из дерева, при этом желательно подобрать для него неколкую мелковолокнистую древесину, например яблони или что-то вроде этого. Фанеру для крышек следует поискать потоньше, стандартная 4-миллиметровая фанера толстовата и грубовата.

Если тонкая фанера не подвернулась, склейте эпоксидной смолой два куска шпона (фанеровки), расположив их волокна во взаимно перпендикулярных направлениях и крепко сжав куски между листами толстого стекла.

Конечно, не возбраняется этюдник изготовить из оргстекла или полистирола, функции свои при этом он, безусловно, сохранит, а технологически сделать его из пластика даже проще.

Но эстетика художественных принадлежностей из пластмассы на порядок ниже деревянных. По той же причине и металлические детали у этюдника лучше изготовить не из стали, а из бронзы или латуни. Не в коррозии, конечно, дело, просто внешне эти металлы намного лучше сочетаются с деревом, чем железо.

Этюдник состоит из стыкующихся с помощью петель трех деталей: дна, палитры и крышки. Размер этюдника в сборе 300x200x60 мм. Вид его в сборе не привожу — это обычный ящик с наплечным ремешком.

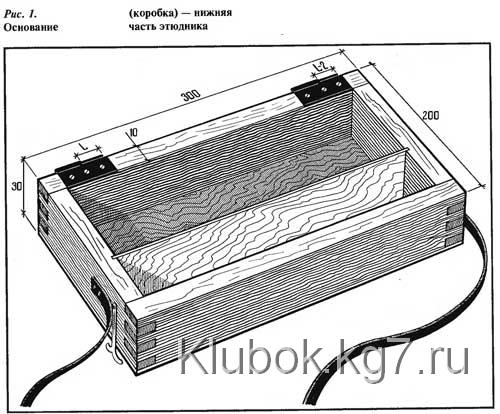

Дно (основание) этюдника, представленное нарис. 1, имеет форму открытой коробки и выполняет функцию хранилища для рисовальных принадлежностей. В коробке имеется перегородка, разделяющая ее на два отделения — для красок и кистей. Впрочем, перегородку устанавливать необязательно. Забегая вперед, хочу сразу обратить ваше внимание на такой важный момент, как установка петель. От их качества и от тщательности подгонки в значительной степени зависят и удобство работы с этюдником, и его внешний вид. Обратите внимание, что стержни петель имеют разную длину, что упрощает сборку-разборку этюдника, так как надевание трубок петель на стержни в этом случае производится поочередно.



Примечание. Если вам не удалось изготовить петли из бронзы или латуни, а на примете нет подходящих готовых, имейте в виду, что неплохие петли получатся из рояльной петли (придется лишь немного поработать ножовкой по металлу и надфилем).





Средняя деталь этюдника — палитра (рис. 2). Собирается она так. Сначала из брусков предварительно связывается рамка в соответствии с размерами дна, затем бруски разнимаются и в каждом из них (на внутренней стороне) резцом из ножовочного полотна аккуратно процарапывается паз глубиной 2... 2,5 мм (при этом используется металлическая линейка). А при окончательной сборке рамки в эти пазы на эпоксидной смоле вставляют лист тонкого текстолита или гетинакса размером 284х 184мм. В углу рамки также эпоксидной смолой приклеивают деревянную накладку, в которой после отверждения смолы лобзиком выпиливают овальное отверстие для большого пальца. Верхние и нижние края отверстия заоваливают напильником и шлифуют наждачной шкуркой.



Ясно, что от того, насколько аккуратно вы выполните эту работу, зависит, насколько удобно художнику будет держать палитру. Вопрос этот немаловажный, так как чем меньше рука устает, тем плодотворнее идет творческий процесс. В боковой брусок палитры вделана втулка с внутренней резьбой М4.



С помощью этой втулки к палитре крепится (ввинчивается во втулку) перед работой вышеупомянутая металлическая'баночка для масла (ко дну баночки припаян болтик М4).





Крышка этюдника (рис. 3) выполняет функцию мольберта, для чего имеет выдвижной фиксатор для удерживания ее в открытом состоянии. Одновременно крышка является и хранилищем для двуххолстиков, которые при транспортировке вставляют в проушины и укладывают на штифты (гвоздики без шляпок), причем первый холстик располагают лицом вниз, второй — лицом вверх.



От выпадения из крышки холстики предохраняют поворотные защелки, расположенные в бруске рамки в выбранных стамеской углублениях. В подобных углублениях находятся откидные крючки для крепления холстиков в вертикальном положении. Чтобы было удобнее извлекать холстики из крышки, в противоположном петлям бруске рамки предусмотрено углубление.



Теперь разберемся с петлями. На основании этюдника (см. рис. 1) установлены две половинки петель со стержнями. Надеюсь, в свете того, что сейчас продают в киосках и переходах, печатают в газетах и журналах, крупным планом показывают по телевизору, читатели простят мне такую вольность — эти половинки для наглядности и доходчивости называют «папы». Ясно, что на соответствующей стороне палитры средней детали этюдника установлены две «мамы» — петли без стержней.

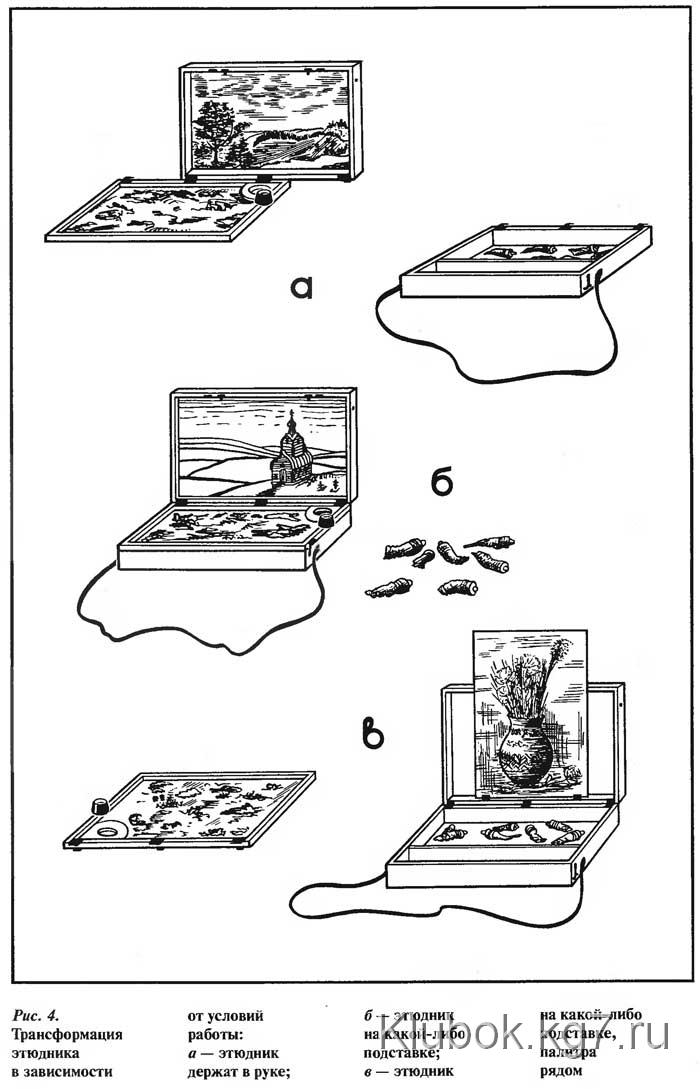

Обратите внимание, что на другой стороне палитры крепят уже три «папы», а на крышке, которая прилегает к палитре, — соответственно три «мамы». Делается это вот почему. Этюдник предназначен для работы в самых спартанских походных условиях, когда вы предельно налегке — этюдник на плече и бутерброд в кармане. И если нет ничего поблизости, на что можно поставить этюдник при работе, а тренога к нашему этюднику не предусмотрена, то последний придется держать в руке. Для этого детали этюдника разъединяют, после чего устанавливают крышку на палитру на петлях, вставляя стержни центральной и правой петель палитры в отверстия левой и центральной петель крышки (рис. 4,а).





В результате центр тяжести сочлененных таким образом деталей расположится примерно в районе отверстия для большого пальца, которое предусмотрено в палитре. Так что держать этюдник будет удобно и рука долго не устанет. Если же при этом художнику самому удастся сесть на пенек или упавшее дерево да еще удобно расположить рядом донную часть этюдника с принадлежностями — условия работы будут прямо-таки комфортными (при упомянутом минимальном снаряжении, конечно). Теперь становится понятным, что при изготовлении этюдника следует экономить каждый грамм.



Если же найдется, на что поставить этюдник, то в зависимости от желания либо просто поднимают и фиксируют крышку на палитре, достав предварительно из нижней части все, что потребуется (рис. 4,6), либо дно соединяют с крышкой, при этом принадлежности остаются на своих местах, а палитру вам придется держать в руках (рис. 4,в).



Иногда этюды пишут на тонком грунтованном картоне и тогда, чтобы исключить повреждение красочного слоя первого нижнего этюда при прогибе второго, крышку комплектуют жесткой прокладкой из текстолита размером 280х 180 мм и толщиной порядка 1 мм. (прокладка помещается между этюдами).



После окончательной сборки этюдник снабжается парой крючков, закрывающих его в походном положении. Штифты, за которые зацепляют крючки, полезно установить не только на крышке, но и на палитре. Тогда этюдник в положении, представленном на рис. 4,6, будет более устойчив. Для удобства переноски этюдник снабжен ремнем (наилучший вариант — имеющий регулировку по длине ремень от старого фотоаппарата). Учитывая любовь художников к дальним странствиям при любой погоде, все деревянные детали следует хорошенько пропитать горячей олифой.



Небольшое дополнение. Данный этюдник предназначен исключительно для «правшей», однако если его выполнить в зеркальном отображении в полном соответствии со всеми прочими рекомендациями, то «левши» смогут пользоваться им с тем же успехом.

Вот и все! Счастливого пути на пленэр!
